主 要 特 點：DSP為核心，數字設定、數字顯示，保護功能完備、保護性能可靠。按鍵設置保護參數，5位LED數碼管顯示三相及零序電
流、故障代碼、保護參數。可選零序、欠載保護功能，可選4-20mA模擬量輸出，可選RS-485通訊接口、MODBUS通訊接口、
PROFIBUS通訊接口，可選故障類型、運行狀態輸出信號。
AMDG-□/C0□□ 系列電動機保護器無通訊接口，無4-20mA模擬量輸出，無電動機故障類型、運行狀態輸出信號。
AMDG-□/C1□□ 系列電動機保護器配有4路與保護電路及DSP隔離的4-20mA模擬量輸出，通過設置參數可改變4-20mA模擬量
表示的電動機A、B、C相電流范圍。
AMDG-□/C2□□ 系列電動機保護器配有RS-485、MODBUS通訊接口，通過設置參數可改變通訊站地址、停止位、校驗位、波
特率，同一網段最多可接32個站。
AMDG-□/C3□□ 系列電動機保護器配有PROFIBUS通訊接口，可與具有PROFIBUS通訊接口的S7-300、S7-400等PLC、計算機、
DCS連接，構成PROFIBUS網絡，可充分利用STEP7、WINCC等軟件資源。
AMDG-□/C4□□ 系列電動機保護器配有RS-485、MODBUS通訊接口，并配有4路與保護電路及DSP隔離的4-20mA模擬量輸出。
AMDG-□/C5□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號和1個清除故障狀態輸入信號。
AMDG-□/C6□□ 系列電動機保護器配有5個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號。
AMDG-□/C7□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號，1個清除故障狀態輸入信號；
2路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。
AMDG-□/C8□□ 系列電動機保護器配有5個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號；4路與采集、保
護電路及DSP隔離、參數可設置電流范圍的 4-20mA輸出。
基本保護功能：接地、短路、缺相、堵轉、電流不平衡、過載； 功 率 消 耗：小于 2W；
可選保護功能：零序、欠載； 采 集 精 度：0.5；
適 用 范 圍：額定電壓不高于1140V，頻率為50Hz、60Hz的三相交流電動機； 環 境 溫 度：- 20℃ — 50℃；
連 接 電 纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 雙絞屏蔽電纜； 工 作 電 壓：AC 85V — 265V、DC 85V — 265V；
技 術 數 據：（型號省略了AMDG-□/C□□□中的□□□） |
|
電動機保護器型號 |
AMDG-0.5/C |
AMDG-1/C |
AMDG-2/C |
AMDG-5/C |
AMDG-10/C |
AMDG-20/C |
AMDG-50/C |
AMDG-100/C |
AMDG-150/C |
AMDG-200/C |
|
最大設定電流（A） |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小設定電流（A） |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
電動機最大功率（KW） |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
電動機最小功率（KW） |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
電動機電源穿線孔Φ（mm） |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|

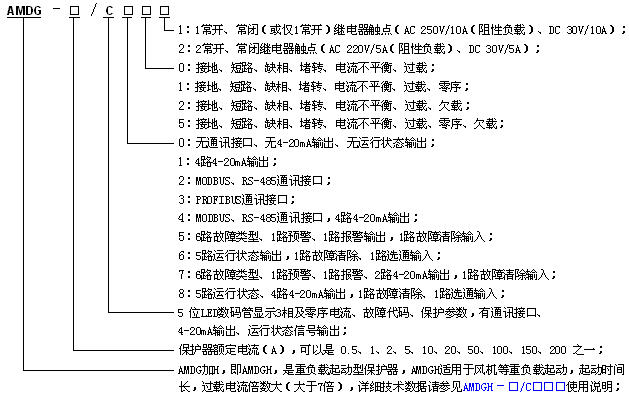

| 型 號 說 明： |
|
|
