AMDG-□/C45□ 系列電動機 保護 器

  AMDG-□/C45□ 系列電動機保護器特點
       DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，零序電流檢測，4路與采集、保護電路及DSP隔離、參數可設置A、B、C相電流范圍的4-20mA輸出。配有
       RS-485、MODBUS通訊接口。
       AMDG-□/C45□ 系列電動機保護器，在電動機正常運行時，顯示電動機的A、B、C相及零序電流；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、零序、欠載
       故障時，斷開保護器內部繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且顯示電動機發生故障時的A、B、C相及零序電流值。

AMDG-□/C45□ 系列電動機保護器技術數據

AMDG-□/C45□ 系列電動機保護器數據
電動機保護器型號	AMDG-0.5/C45□	AMDG-1/C45□	AMDG-2/C45□	AMDG-5/C45□	AMDG-10/C45□	AMDG-20/C45□	AMDG-50/C45□	AMDG-100/C45□	AMDG-150/C45□	AMDG-200/C45□
最大工作電流（A）	0.55	1.1	2.3	5.5	11	23	55	110	165	220
最小工作電流（A）	0.1	0.2	0.4	1	2	4	10	20	30	40
電動機最大功率（KW）	0.22	0.4	1.1	2.2	4	11	22	45	75	110
電動機最小功率（KW）	0.055	0.11	0.22	0.55	1.1	2.2	5.5	11	18.5	22
電動機電源穿線孔Φ（mm）	20	20	20	20	20	20	20	20	30	30

          注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。
          保  護  功  能：缺相、短路、接地、堵轉、過載、電流不平衡、零序、欠載；                                功  率  消  耗：小于 2W；
          適  用  范  圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機；                               采  集  精  度：0.5；
          工  作  電  壓：AC 85V — 265V、DC 85V — 265V；                                                      環  境  溫  度：- 20℃ — 50℃；
          4-20mA負載電阻：小于 600Ω；                                                                          零序電流輸入阻抗：小于 1Ω；
          連  接  電  纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 雙絞屏蔽電纜；
          繼電器觸點：AMDG-□/C451：1常開、常閉觸點，AC 250V/10A（阻性負載）、DC 30V/10A；
                         AMDG-□/C452：2常開、常閉觸點，AC 220V/5A（阻性負載）、DC 30V/5A；

  AMDG-□/C45□ 系列電動機保護器前面板組成
    LED 數碼管顯示區
      LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、零序電流、故障代碼及電動機保護器參數。
       LED 數碼管顯示電動機的A、B、C相電流、零序電流，最左邊LED數碼管分別以A、B、C、L表示A、B、C相電流、零序電流，其余四位LED數碼管顯示A、B、C相電流、零序電流
       數值。在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。
    鍵盤操作區
       R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。
       M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出
            前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是
            因?yàn)樾滦薷牡膮?shù)數據錯誤，須修正后再按M鍵。

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。

序號	操作前	操作	操作后
1		按一次 ▲ 鍵
2		按一次 ▲ 鍵
3		按一次 ▲ 鍵

►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時，
再按►鍵，標志位小數點就移到左邊數第一位。

序號	操作前	操作	操作后
1		按一次 ► 鍵
2		按一次 ► 鍵

檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中，
如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。

  AMDG-□/C45□ 系列電動機保護器故障代碼及參數
     電動機故障代碼含義
      (1)、EE01：接地；    (2)、EE02：短路；    (3)、EE03：缺相；    (4)、EE04：堵轉；    (5)、EE05：電流不平衡；    (6)、EE06：過載；    (7)、EE07：欠載。
     AMDG-□/C45□ 系列電動機保護器設置參數
       參數1：設置電動機工作電流，AMDG–0.5/C、AMDG–1/C、AMDG–2/C 保護器的電流設置值每單位0.01A；其它每單位0.1A；設置范圍是電動機保護器額定值的0.2 - 1.1倍，
              出廠設置值是電動機保護器的0.8倍。
       參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：30 。
       參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：20 。
       參數4：設置電動機欠載電流，AMDG–0.5/C、AMDG–1/C、AMDG–2/C 保護器的電流設置值每單位0.01A；其它每單位0.1A，設置范圍是電動機保護器額定值的 0.1 - 1 倍，
              出廠設置值是參數1出廠設置值的0.5倍。
       參數5：設置電動機欠載保護時間，每單位 0.1秒，設置范圍：1- 9999，出廠設置值：100。
       參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999
              分鐘的自復位時間。
       參數C：設置零序電流顯示功能及4-20mA輸出所表示的電流范圍，以C4C3C2C1四位十進制數表示C參數值，C1是C參數右邊數第一位十進制數，C4是C參數右邊數第四位十進制
              數。C1是顯示零序電流設置位。C1=0，顯示零序電流；C1=1，不顯示零序電流，只顯示A、B、C相電流。C4是4-20mA輸出電流范圍設置位，C4 = 0、1、2、3、4、5、
              6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍，出廠時C參數為0000。
       參數E：設置通訊參數，以E4E3E2E1四位十進制數表示E參數值，E1、E2、E3、E4分別是右邊數第1、2、3、4位十進制數。E4是MODBUS、RS-485通訊協議選擇位，E4 = 1，
              MODBUS通訊；E4=0，RS-485通訊。E3、E2、E1分別設置通訊的波特率、校驗位、停止位。E3為1、2、3、4、5、6、7、8、9分別表示波特率為300、600、1200、2400、
              4800、9600、19200、38400、57600 BPS；E2為0、1、2分別表示無校驗、偶校驗、奇校驗；E1為0、1分別表示1個停止位、2個停止位。出廠時E參數為0600。
       參數F：設置通訊站地址，范圍為01－99，出廠時F參數為06。
       參數L：設置零序保護電流，每單位0.1mA，設置范圍是10 - 2200，出廠設置值：500。
       參數P：設置零序保護時間，每單位0.1秒，設置范圍是1- 9999，出廠設置值：10。
     AMDG-□/C45□ 系列電動機保護器其它保護參數
       AMDG-□/C45□ 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。
       1、短路保護時間：0.3秒；
       2、接地保護時間：0.6秒；
       3、缺相保護時間：0.6秒；
       4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒；
       5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒；
       6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒；
       7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒；
       8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒；
       9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒；
       10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒；
       11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒；
       12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒；
       13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒；
       14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒；
     AMDG-□/C45□ 系列電動機保護器參數注釋
       1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍；
       2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。
       3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）；
       4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）

  AMDG-□/C45□ 系列電動機保護器零序電流保護功能
     AMDG-□/C45□ 系列電動機保護器既有接地保護功能，又有零序電流保護功能（需外接 LJ 型零序電流互感器），對于電動機繞組絕緣損壞經電動機外殼產生接地電流或位于電
     動機保護器下端的主電路電纜線絕緣損壞產生接地電流，電動機保護器的接地保護功能都會進行保護，當接地電流大于參數 1 設定的電流值時，電動機保護器 0.6 秒保護動作，
     對于變壓器中性點接地的供電系統，電動機保護器完全可以對發生上述事故的電動機進行保護。但是，對于變壓器中性點不接地的供電系統，電動機繞組或主電路電纜線絕緣損
     壞產生的接地電流是很小的，電動機保護器的接地保護功能是不能發揮作用的。
     AMDG-□/C45□ 系列電動機保護器的零序電流保護與接地保護共用故障號 EE01 表示，當AMDG-□/C45□ 系列電動機保護器外接 LJ 型零序電流互感器時，零序電流保護功能起
     保護作用；不接 LJ 型零序電流互感器時，接地保護功能起保護作用。

  AMDG-□/C45□ 系列電動機保護器 RS-485、MODBUS 通訊接口
      AMDG-□/C45□ 系列電動機保護器配有RS-485通訊接口，可以與DCS、PLC、上位計算機等可在RS-485通訊網絡中作主站的設備進行MODBUS、RS-485通訊。在RS-485通訊網絡
       中，AMDG-□/C45□ 系列電動機保護器是從站。
       數據格式：1個起始位、8個數據位、1個校驗位（奇校驗、偶校驗、無校驗）、1個或2個停止位；
       通訊速率：300、600、1200、2400、4800、9600、19200、38400、57600 BPS；
       網站數量：在同一網段中，可連接32臺配有RS-485通訊接口的電動機保護器；
       通訊距離：通訊距離與數據傳輸速率相關，在波特率為 9600 BPS的速率下，可達1Km。
       通訊功能：MODBUS、RS-485通訊功能的詳細資料請參考《電動機保護器 MODBUS 通訊技術手冊》（AMDP、AMDG）V2.0、《電動機保護器 RS-485 通訊技術手冊》（AMDP、
                  AMDG）V2.0。

  AMDG-□/C45□ 系列電動機保護器 4-20mA 模擬量輸出
       AMDG-□/C45□ 系列電動機保護器配有3路與A、B、C相電流成比例的4-20mA模擬量輸出，這3路模擬量與采集、保護電路及DSP相隔離，通過設置參數C可改變4-20mA模擬量表
       示的電流范圍。 4-20mA輸出，表示的A、B、C相電流范圍由參數C設置，C參數值以C4C3C2C1四位十進制數表示，C4是C參數右邊數第四位十進制數，C4是4-20mA輸出電流范圍
       設置位，C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。

C4=0對應的4-20mA表示的電流范圍

C4=2對應的4-20mA表示的電流范圍

       在上圖中，I1表示A、B、C相電流（電動機保護器額定值的倍數），I2表示4-20mA模擬量輸出值（mA）。C4=0，20mA對應的A、B、C相電流是電動機保護器額定值的1倍；C4=2，
       20mA對應的A、B、C相電流是電動機保護器額定值的2倍。
       C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流（電動機保護器額定值的倍數）如下表。

C4	4mA	8mA	12mA	16mA	20mA
0	0	0.25	0.5	0.75	1
1	0	0.375	0.75	1.125	1.5
2	0	0.5	1	1.5	2
3	0	0.625	1.25	1.875	2.5
4	0	0.75	1.5	2.25	3
5	0	0.875	1.75	2.625	3.5
6	0	1	2	3	4
7	0	1.125	2.25	3.375	4.5
8	0	1.25	2.5	3.75	5

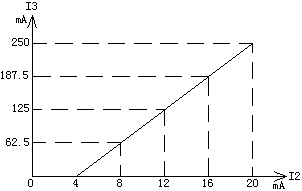

       AMDG-□/C45□ 系列電動機保護器還配有1路與零序電流成比例的4-20mA模擬量輸出。表示AMDG-□/C45□
      系列電動機保護器零序電流的4-20mA模擬量，其零序電流范圍是不受C2影響的。4-20mA模擬量與零序電流
       的關系如右圖。
       圖中，I3是LJ型零序電流互感器的二次電流，I2是與LJ型零序電流互感器的二次電流成比例的4-20mA模擬
       量輸出值。

  AMDG-□/C45□ 系列電動機保護器的接線
       AMDG-□/C45□ 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，
       常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工作電源但電動機發生故障時是非吸合
       狀態，常開觸點斷開、常閉觸點閉合。

    電動機保護器接線端子圖
       IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器工作電源的接線端子，Z1、Z2是LJ型零序電流互感器接線端子，O11、O12是電動
       機保護器內部繼電器觸點的接線端子。AI、BI、CI 、LI分別是表示A、B、C相及零序電流的4-20mA輸出的正極，COM是4-20mA輸出的負極。A、B是RS-485、MODBUS通訊接口接
       線端子，GND是通訊線屏蔽層接線端子。

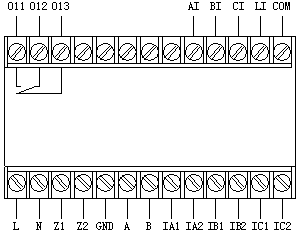

AMDG-□/C411 系列保護器主單元接線端子圖

AMDG-□/C412 系列保護器主單元接線端子圖


AMDG-□/C45□ 系列保護器電流檢測單元接線端子圖
電動機保護器接線方法將電動機主電路A、B、C相電源線分別穿過電動機保護器電流檢測單元的穿線孔；將電動機保護器的 L、N 接線端子接到 AC 220V電源上；將 Z1、Z2 接到LJ型零序電流互感器的輸出端；將電動機保護器的O11、O12接線端子串接于電動機控制接觸器線圈回路中。用屏蔽線分別連接電動機保護器主單元及電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2；將 AI、BI、CI、LI 及 COM 接到4-20mA檢測的輸入端。將A、B接線端子接到RS-485 通訊線,詳細說明請參考RS-485、MODBUS《通訊技術手冊》。特別需要注意，電流檢測單元與電流互感器電氣特性相同，電動機運行時，連接主單元和電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2及零序電流互感器的導線是不許斷開的。

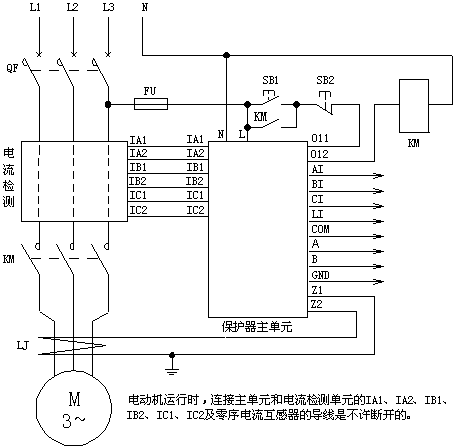

AMDG-□/C45□ 系列電動機保護器應用電氣原理圖

AMDG-□/C45□ 系列電動機保護器主單元外形及安裝尺寸

AMDG-□/C45□ 系列電動機保護器主單元外形及安裝孔尺寸

AMDG-□/C45□ 系列電動機保護器電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ20mm 的電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ30mm 的電流檢測單元外形及安裝尺寸
