AMDG-□/D40□ 系列電動 機 保護 器

  AMDG-□/D40□ 系列電動機保護器特點
       DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，檢測電壓，4路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。配有RS-485、MODBUS通
       訊接口。
       AMDG-□/D40□ 系列電動機保護器在電動機正常運行時，顯示電動機的 A、B、C 相電流、電壓；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載故障時，斷開保
       護器內部繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且顯示電動機發生故障時的A、B、C 相電流、電壓值。

AMDG-□/D40□ 系列電動機保護器技術數據

AMDG-□/D40□ 系列電動機保護器數據
電動機保護器型號	AMDG-0.5/D40□	AMDG-1/D40□	AMDG-2/D40□	AMDG-5/D40□	AMDG-10/D40□	AMDG-20/D40□	AMDG-50/D40□	AMDG-100/D40□	AMDG-150/D40□	AMDG-200/D40□
最大工作電流（A）	0.55	1.1	2.3	5.5	11	23	55	110	165	220
最小工作電流（A）	0.1	0.2	0.4	1	2	4	10	20	30	40
電動機最大功率（KW）	0.22	0.4	1.1	2.2	4	11	22	45	75	110
電動機最小功率（KW）	0.055	0.11	0.22	0.55	1.1	2.2	5.5	11	18.5	22
電動機電源穿線孔Φ（mm）	20	20	20	20	20	20	20	20	30	30

          注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。
          保  護  功  能：缺相、短路、接地、堵轉、過載、電流不平衡；                                            功  率  消  耗：小于 2W；
          適  用  范  圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機；                               采  集  精  度：0.5；
          工  作  電  壓：AC 85V — 265V、DC 85V — 265V；                                                      環  境  溫  度：- 20℃ — 50℃；
          檢  測  電  壓：AC 0 — 500V（電壓顯示值可由參數設為檢測值的1、1.732、3、5.196倍）；                  4-20mA負載電阻：小于 600Ω；
          連  接  電  纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 雙絞屏蔽電纜；
          繼電器觸點：AMDG-□/D401：1常開、常閉觸點，AC 250V/10A（阻性負載）、DC 30V/10A；
                         AMDG-□/D402：2常開、常閉觸點，AC 220V/5A（阻性負載）、DC 30V/5A；

  AMDG-□/D40□ 系列電動機保護器前面板組成
    LED 數碼管顯示區
      LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、電壓、故障代碼及電動機保護器參數。
       LED 數碼管顯示電動機的A、B、C相電流、電壓，最左邊LED數碼管分別以A、B、C、U表示A、B、C相電流、電壓，其余四位LED數碼管顯示A、B、C相電流、電壓數值。
       在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。
    鍵盤操作區
       R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時,不應進行復位操作。
       M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出
            前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是
            因?yàn)樾滦薷牡膮?shù)數據錯誤，須修正后再按M鍵。

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。

序號	操作前	操作	操作后
1		按一次 ▲ 鍵
2		按一次 ▲ 鍵
3		按一次 ▲ 鍵

►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時，
再按►鍵，標志位小數點就移到左邊數第一位。

序號	操作前	操作	操作后
1		按一次 ► 鍵
2		按一次 ► 鍵

檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中，
如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。

  AMDG-□/D40□ 系列電動機保護器故障代碼及參數
     電動機故障代碼含義
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵轉；      (5)、EE05：電流不平衡；      (6)、EE06：過載。
     AMDG-□/D40□ 系列電動機保護器設置參數
       參數1：設置電動機工作電流，AMDG–0.5/D、AMDG–1/D、AMDG–2/D 保護器的電流設置值每單位0.01A；其它每單位0.1A；設置范圍是電動機保護器額定值的0.2 - 1.1倍，
              出廠設置值是電動機保護器的0.8倍。
       參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：30 。
       參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：20 。
       參數4：設置電動機1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：4800。
       參數5：設置電動機2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：3600。
       參數6：設置電動機過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：2400。
       參數7：設置電動機過載二（3相電流大于1.25且小于1.5倍參數1設置值）、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設
              置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：600。
       參數8：設置電動機過載三（3相電流大于1.5倍且小于2倍參數1設置值）、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）
              保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：300。
       參數9：設置電動機過載四（3相電流大于2倍且小于3倍參數1設置值）、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）
              保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：80。
       參數A：設置電動機過載五（3相電流大于3倍且小于4倍參數1設置值）、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護
              時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：40。
       參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999
              分鐘的自復位時間。
       參數C：設置電壓倍數、顯示功能及4-20mA輸出所表示的電流范圍，以C4C3C2C1四位十進制數表示C參數值，C1、C2、C4分別是C參數右邊數第一位、第二位、第四位十進制
              數。C1是顯示電壓設置位。C1=0顯示電壓；C1=1不顯示電壓，只顯示A、B、C相電流。C2是電壓顯示值與檢測值倍數設置位，C2可設為0、1、2、3這4個數之一，
              C2=0倍數是1，電壓顯示值與檢測值相等；C2=1倍數是1.732，如檢測電壓是220V則顯示380V；C2=2倍數是3，如檢測電壓是220V則顯示660V；C2=3倍數是5.196，如
              檢測電壓是220V則顯示1140V。C4是4-20mA輸出電流范圍設置位，C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額
              定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍，出廠時C參數為0000。
       參數E：設置通訊參數，以E4E3E2E1四位十進制數表示E參數值，E1、E2、E3、E4分別是右邊數第1、2、3、4位十進制數。E4是MODBUS、RS-485通訊協議選擇位，E4 = 1，
              MODBUS通訊；E4=0，RS-485通訊。E3、E2、E1分別設置通訊的波特率、校驗位、停止位。E3為1、2、3、4、5、6、7、8、9分別表示波特率為300、600、1200、2400、
              4800、9600、19200、38400、57600 BPS；E2為0、1、2分別表示無校驗、偶校驗、奇校驗；E1為0、1分別表示1個停止位、2個停止位。出廠時E參數為0600。
       參數F：設置通訊站地址，范圍為01－99，出廠時F參數為06。
       參數0：設置是否恢復 2、3、4、5、6、7、8、9、A、B、E、F號參數出廠設置值，設置值：0000、1111，輸入0000，不恢復2、3、4、5、6、7、8、9、A、B、E、F號參數出
              廠設置值；輸入1111，恢復2、3、4、5、6、7、8、9、A、B、E、F號參數出廠設置值。
     AMDG-□/D40□ 系列電動機保護器其它保護參數
       AMDG-□/D40□ 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。
       1、短路保護時間：0.3秒；
       2、接地保護時間：0.6秒；
       3、缺相保護時間：0.6秒；
     AMDG-□/D40□ 系列電動機保護器參數注釋
       1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍；
       2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。
       3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）；
       4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。

  AMDG-□/D40□ 系列電動機保護器 RS-485、MODBUS 通訊接口
      AMDG-□/D40□ 系列電動機保護器配有RS-485通訊接口，可以與DCS、PLC、上位計算機等可在RS-485通訊網絡中作主站的設備進行MODBUS、RS-485通訊。在RS-485通訊網絡
       中，AMDG-□/D40□ 系列電動機保護器是從站。
       數據格式：1個起始位、8個數據位、1個校驗位（奇校驗、偶校驗、無校驗）、1個或2個停止位；
       通訊速率：300、600、1200、2400、4800、9600、19200、38400、57600 BPS；
       網站數量：在同一網段中，可連接32臺配有RS-485通訊接口的電動機保護器；
       通訊距離：通訊距離與數據傳輸速率相關，在波特率為 9600 BPS的速率下，可達1Km。
       通訊功能：MODBUS、RS-485通訊功能的詳細資料請參考《電動機保護器 MODBUS 通訊技術手冊 》（AMDP、AMDG）V1.1、《電動機保護器 RS-485 通訊技術手冊 》（AMDP、
                  AMDG）V1.1。

  AMDG-□/D40□ 系列電動機保護器 4-20mA 模擬量輸出
       AMDG-□/D40□ 系列電動機保護器有4路與采集、保護電路及DSP相隔離的4-20mA輸出信號，這4路4-20mA輸出信號與A 、B 、C相電流、電壓（電壓顯示值）成比例。
       C4C3C2C1四位十進制數表示C參數值，C1、C2、C4分別是C參數右邊數第一、第二、第四位十進制數。C1是顯示電壓選擇位，C2是電壓顯示值與檢測值倍數設置位，C4 選擇
       4-20mA輸出電流范圍。C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。

圖1 C4=0對應的4-20mA表示的電流范圍

圖2 C4=2對應的4-20mA表示的電流范圍

       在圖1、圖2中，I1表示A、B、C相電流（電動機保護器額定值的倍數），I2表示4-20mA模擬量輸出值（mA）。C4=0，20mA對應的A、B、C相電流是電動機保護器額定值的1倍；
       C4=2，20mA對應的A、B、C相電流是電動機保護器額定值的2倍。
       C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流（電動機保護器額定值的倍數）如下表。

C4	4mA	8mA	12mA	16mA	20mA
0	0	0.25	0.5	0.75	1
1	0	0.375	0.75	1.125	1.5
2	0	0.5	1	1.5	2
3	0	0.625	1.25	1.875	2.5
4	0	0.75	1.5	2.25	3
5	0	0.875	1.75	2.625	3.5
6	0	1	2	3	4
7	0	1.125	2.25	3.375	4.5
8	0	1.25	2.5	3.75	5

圖3 電壓的 4-20mA表示的電壓范圍

       電壓檢測值的范圍是0 - 500V，C2 = 0、1、2、3時，電壓（電壓
       顯示值）值分別為檢測值的 1、1.732、3、5.196倍，電壓（電壓
       顯示值）的 4-20mA 模擬量表示的電壓值范圍分別是 0 - 500V、
       0 - 866V、0 - 1500V、0 - 2598V。
       電壓（電壓顯示值）的4-20mA模擬量與表示的電壓的關系如圖3。
       在圖3中，U 是電壓值，I2 是與電壓值成比例的4-20mA模擬量輸
       出值。電壓（電壓顯示值）U以電壓顯示值范圍的百分?jǐn)?shù)表示。

AMDG-□/D40□ 系列電動機保護器的接線

       AMDG-□/D40□ 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工
       作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。
    電動機保護器接線端子圖
       IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器AC 220V工作電源的接線端子，O11、O12是電動機保護器內部繼電器觸點的接線端
       子。V1、V2是檢測電壓（AC 0-500V）接線端子，當檢測電壓高于500V時，應采用電壓互感器降到500V以下，例如要檢測660V電壓，應將電壓降為220V，再把參數C的C2設為2；
       要檢測1140V電壓，應將電壓降為220V，再把參數C的C2設為3。AI、BI、CI、UI 分別是表示A、B、C相電流及1相電壓的4-20mA輸出的正極，COM 是4-20mA輸出的負極。A、B是
       RS-485、MODBUS通訊接口接線端子，GND是通訊線屏蔽層接線端子。

AMDG-□/D401 系列保護器主單元接線端子圖

AMDG-□/D402 系列保護器主單元接線端子圖


AMDG-□/D40□ 系列保護器電流檢測單元接線端子圖
電動機保護器接線方法將電動機主電路A、B、C相電源線分別穿過電動機保護器電流檢測單元的穿線孔；將電動機保護器的 L、N 接線端子接到 AC 220V 電源上；將電動機 保護器的O11、O12 接線端子串接于電動機控制接觸器線圈回路中；將要檢測的電壓接到V1、V2 接線端子；用屏蔽線分別連接電動機保護器主單元及電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2；將AI、BI、CI、UI及GND 接到4-20mA檢測的輸入端；將A、B接線端子接到RS-485通訊線,詳細說明請 參考RS-485、MODBUS《通訊技術手冊》。特別需要注意，電流檢測單元與電流互感器電氣特性相同，電動機運行時，連接主單元和電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2導線是不許斷開的。

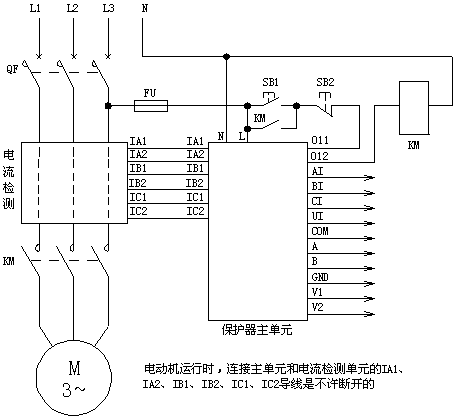

AMDG-□/D40□ 系列電動機保護器應用電氣原理圖

AMDG-□/D40□ 系列電動機保護器主單元外形及安裝尺寸

AMDG-□/D40□ 系列電動機保護器主單元外形及安裝孔尺寸

AMDG-□/D40□ 系列電動機保護器電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ20mm 的電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ30mm 的電流檢測單元外形及安裝尺寸
