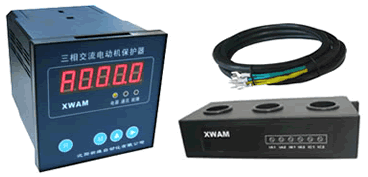

| AMDP-□/D43□ 系 列 電 動 機 保 護 器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器特點 DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，檢測電壓，4路與采集、保護電路及 DSP 隔離、參數可設置電流范圍的4-20mA輸出。配有RS-485、MODBUS 通訊接口。 AMDP-□/D43□ 系列電動機保護器在電動機正常運行時，顯示電動機的 A、B、C 相電流、電壓；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、過壓、欠壓故 障時，斷開保護器內部繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且顯示電動機發生故障時的A、B、C 相電流、電壓值。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器技術數據 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器前面板組成 LED 數碼管顯示區 LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、電壓、故障代碼及電動機保護器參數。 LED 數碼管顯示電動機的A、B、C相電流、電壓，最左邊LED數碼管分別以A、B、C、U 表示A、B、C相電流、電壓，其余四位LED數碼管顯示A、B、C相電流、電壓數值。 在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是 因為新修改的參數數據錯誤，須修正后再按M鍵。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載； (7)、EE08：過壓； (8)、EE09：欠壓。 AMDP-□/D43□ 系列電動機保護器設置參數 參數1：設置電動機工作電流，AMDP–0.5/D、AMDP–1/D、AMDP–2/D 保護器的電流設置值每單位0.01A；其它每單位0.1A；設置范圍是電動機保護器額定值的0.2 - 1.1倍， 出廠設置值是電動機保護器的0.8倍。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：30 。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：20 。 參數6：設置電動機過電壓（電壓顯示值）數值，每單位1V，出廠設置值：437。 參數7：設置電動機過壓保護時間，每單位0.1秒，設置范圍：1 - 9999，出廠設置值：30。 參數8：設置電動機欠電壓（電壓顯示值）數值，每單位1V，出廠設置值：323。 參數9：設置電動機欠壓保護時間，每單位0.1秒，設置范圍：1 - 9999，出廠設置值：100。 參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999 分鐘的自復位時間。 參數C：設置電壓倍數、顯示功能及4-20mA輸出所表示的電流范圍，以C4C3C2C1四位十進制數表示C參數值，C1、C2、C4分別是C參數右邊數第一位、第二位、第四位十進制數。 C1是顯示電壓設置位。C1=0顯示電壓；C1=1不顯示電壓，只顯示A、B、C相電流。C2是電壓顯示值與檢測值倍數設置位，C2可設為0、1、2、3這4個數之一，C2=0倍數 是1，電壓顯示值與檢測值相等；C2=1倍數是1.732，如檢測電壓是220V則顯示380V；C2=2倍數是3，如檢測電壓是220V則顯示660V；C2=3倍數是5.196，如檢測電壓是 220V則顯示1140V。C4是4-20mA輸出電流范圍設置位，C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額定值的1、1.5、 2、2.5、3、3.5、4、4.5、5倍，出廠時C參數為0000。 參數E：設置通訊參數，以E4E3E2E1四位十進制數表示E參數值，E1、E2、E3、E4分別是右邊數第1、2、3、4位十進制數。E4是MODBUS、RS-485通訊協議選擇位，E4 = 1， MODBUS通訊；E4=0，RS-485通訊。E3、E2、E1分別設置通訊的波特率、校驗位、停止位。E3為1、2、3、4、5、6、7、8、9分別表示波特率為300、600、1200、2400、 4800、9600、19200、38400、57600 BPS；E2為0、1、2分別表示無校驗、偶校驗、奇校驗；E1為0、1分別表示1個停止位、2個停止位。出廠時E參數為0600。 參數F：設置通訊站地址，范圍為01－99，出廠時F參數為06。 AMDP-□/D43□ 系列電動機保護器其它保護參數 AMDP-□/D43□ 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； 4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒； 5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒； 6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒； 7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒； 8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒； 9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒； 10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒； 11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒； 12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒； 13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒； 14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒； AMDP-□/D43□ 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； 4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器 RS-485、MODBUS 通訊接口 AMDP-□/D43□ 系列電動機保護器配有RS-485通訊接口，可以與DCS、PLC、上位計算機等可在RS-485通訊網絡中作主站的設備進行MODBUS、RS-485通訊。在RS-485通訊網絡 中，AMDP-□/D43□ 系列電動機保護器是從站。 數據格式：1個起始位、8個數據位、1個校驗位（奇校驗、偶校驗、無校驗）、1個或2個停止位； 通訊速率：300、600、1200、2400、4800、9600、19200、38400、57600 BPS； 網站數量：在同一網段中，可連接32臺配有RS-485通訊接口的電動機保護器； 通訊距離：通訊距離與數據傳輸速率相關，在波特率為 9600 BPS的速率下，可達1Km。 通訊功能：MODBUS、RS-485通訊功能的詳細資料請參考《 電動機保護器 MODBUS 通訊技術手冊 》（AMDP、AMDG）、《 電動機保護器 RS-485 通訊技術手冊 》（AMDP、 AMDG）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器 4-20mA 模擬量輸出 AMDP-□/D43□ 系列電動機保護器有4路與采集、保護電路及DSP相隔離的4-20mA輸出信號，這4路4-20mA輸出信號與A 、B 、C相電流、電壓（電壓顯示值）成比例。 C4C3C2C1四位十進制數表示C參數值，C1、C2、C4分別是C參數右邊數第一、第二、第四位十進制數。C1是顯示電壓選擇位，C2是電壓顯示值與檢測值倍數設置位，C4 選擇 4-20mA輸出電流范圍。C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是電動機保護器額定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在圖1、圖2中，I1表示A、B、C相電流（電動機保護器額定值的倍數），I2表示4-20mA模擬量輸出值（mA）。C4=0，20mA對應的A、B、C相電流是電動機保護器額定值的1倍； C4=2，20mA對應的A、B、C相電流是電動機保護器額定值的2倍。 C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流（電動機保護器額定值的倍數）如下表。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器的接線 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工 作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。 電動機保護器接線端子圖 IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器AC 220V工作電源的接線端子，O11、O12是電動機保護器內部繼電器觸點的接線端 子。V1、V2是檢測電壓（AC 0-500V）接線端子，當檢測電壓高于500V時，應采用電壓互感器降到500V以下，例如要檢測660V電壓，應將電壓降為220V，再把參數C的C2設為2； 要檢測1140V電壓，應將電壓降為 220V，再把參數C的C2設為3。AI、BI、CI、UI分別是表示A、B、C相電流及1相電壓的4-20mA輸出的正極，COM是4-20mA 輸出的負極。A、B是 RS-485、MODBUS通訊接口接線端子，GND是通訊線屏蔽層接線端子。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D431 系列保護器主單元接線端子圖 | AMDP-□/D432 系列保護器主單元接線端子圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

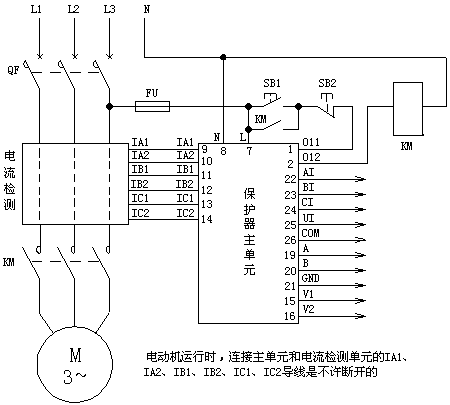

| AMDP-□/D43□ 系列電動機保護器應用電氣原理圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器主單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器主單元外形及安裝孔尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-□/D43□ 系列電動機保護器電流檢測單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
