| AMDG-□/A04□ 系 列 電 動 機 保 護 器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A04□ 系列電動機保護器特點 AMDG-□/A04□ 系列電動機保護器，在電動機正常運行時，顯示電動機的 A、B、C 相電流及電壓；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、欠載、過壓、 欠壓故障時，通過斷開保護器內的繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且還顯示發生故障時的A、B、C相電流及電壓。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A04□ 系列電動機保護器技術數據 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 檢 測 電 壓：AC 0 — 300V（檢測工作電源電壓,電壓顯示值可由參數設為檢測值的1、1.732、3倍）； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED 數碼管顯示區有4位LED數碼管，用于顯示電動機的三相電流、電壓、故障代碼及電動機保護器參數。 LED 數碼管顯示電動機的A、B、C相電流、電壓，最左邊LED數碼管分別以A、B、C、U 表示A、B、C 相電流、電壓，其余三位LED數碼管顯示A、B、C相電流、電壓數值。 在檢查、修改電動機保護器參數時,LED數碼管顯示參數的參數號及參數值，最左邊的1位LED 數碼管顯示參數號，其余3位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機 正常運行時，不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是 因為新修改的參數數據錯誤，須修正后再按M鍵。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，4位LED數碼管最左邊的1位是參數號，其余3位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A04□ 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載； (7)、EE07：欠載； (8)、EE08：過壓； (9)、EE09：欠壓。 AMDG-□/A04□ 系列電動機保護器設置參數 參數1：設置電動機工作電流，AMDG–0.5/A、AMDG–1/A、AMDG–2/A 保護器的電流設置值每單位0.01A；AMDG–5/A、AMDG–10/A、AMDG–20/A 保護器的電流設置值每單 位 0.1A；AMDG–50/A、AMDG–100/A、AMDG–150/A、AMDG–200/A 保護器的電流設置值每單位1A。設置范圍是電動機保護器額定值的 0.2 - 1.1倍，出廠設置值 是電動機保護器的0.8倍。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：30。 參數2設置的數值是電動機起動電流大于參數1設置值4倍時的保護動作時間；當電動機起動電流小于4倍且大于3倍參數1設置值時，保護動作時間是參數2設置數值 的2倍；當電動機起動電流小于3倍且大于2倍參數1設置值時，保護動作時間是參數2設置數值的4倍。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：20。 參數3設置的數值是電動機運行電流大于參數1設置值4倍時的保護動作時間；當電動機運行電流小于4倍且大于3倍參數1設置值時，保護動作時間是參數3設置數值 的2倍；當電動機運行電流小于3倍且大于2倍參數1設置值時，保護動作時間是參數3設置數值的4倍。 參數4：設置電動機欠載電流，設置范圍是保護器額定值的0.1 - 1倍，出廠設置值是參數1出廠設置值的0.5倍。設置電動機欠載電流時，AMDG–0.5/A、AMDG–1/A、 AMDG–2/A 保護器的電流設置值每單位0.01A；5A、10A、20A電動機保護器每單位0.1A；50A、100A、150A、200A電動機保護器每單位1A。 參數5：設置電動機欠載保護時間，每單位1秒，設置范圍：1- 999，出廠設置值：10。 參數6：設置電動機過電壓（電壓顯示值）數值，每單位1V，出廠設置值：437。 參數7：設置電動機過壓保護時間，每單位1秒，設置范圍：1- 999，出廠設置值：3。 參數8：設置電動機欠電壓（電壓顯示值）數值，每單位1V，出廠設置值：323。 參數9：設置電動機欠壓保護時間，每單位1秒，設置范圍：1- 999，出廠設置值：10。 參數B：設置自復位功能及自復位時間，參數B的出廠設置為 B = 000（無自復位功能），當將參數B設為 B = 1×× 時，保護器開啟自復位功能，××是 1-99 分鐘的自 復位時間。 參數C：設置電壓倍數及顯示功能，以 C3C2C1 三位十進制數表示C參數值，C1是C參數右邊數第一位十進制數，C2是C參數右邊數第二位十進制數。C1是顯示電壓設置位， C1=0顯示電壓；C1 = 1不顯示電壓，只顯示A、B、C相電流。C2是電壓顯示值與檢測值倍數設置位，C2 可設為0、1、2這3個數之一，C2=0倍數是1，電壓顯示值與 檢測值相等；C2=1倍數是1.732，如檢測電壓是220V則顯示380V；C2=2倍數是3，如檢測電壓是220V則顯示660V；C參數出廠設置值：010 。 AMDG-□/A04□ 系列電動機保護器其它保護參數 AMDG-□/A04□ 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； 4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒； 5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒； 6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒； 7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒； 8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒； 9、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒； 10、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25 倍參數1設置值）保護時間：30秒； AMDG-□/A04□ 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A04□ 系列電動機保護器的接線 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A04□ 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工 作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。 電動機保護器接線端子圖 IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，DC+、DC-是電動機保護器工作電源的接線端子，O11、O12是電動機保護器內部繼電器觸點的接線端子， V1、V2是保護電壓接線端子（AC 0 — 300V）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A041 系列保護器主單元接線端子圖 | AMDG-□/A042 系列保護器主單元接線端子圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

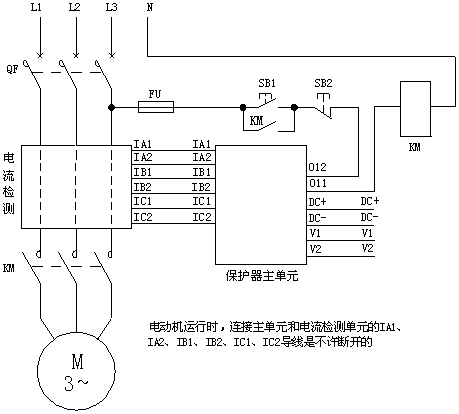

| AMDG-□/A04□ 系列電動機保護器應用電氣原理圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A 系列電動機保護器主單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A 系列電動機保護器主單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/A 系列電動機保護器電流檢測單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
