	保護器規格型號	保護器外形展示	保護器選型導航	保護器選用要點	聯系方式
	PROFIBUS 通訊	MODBUS 通訊	RS-485 通訊	4-20mA 輸出	運行狀態輸出

在沈陽新維自動化有限公司網站 http:// www.wiisee.cn 的“資料下載”欄目有更詳細、不斷更新的《電動機保護器使用說明書》、《電動機保護器選型手冊》、《電動機保護器使用手冊》、《電動機保護器通訊技術手冊》、《電動機保護器應用技術手冊》等電子版資料，歡迎下載使用。

AMDP-□/C601 系列電動機保護器

  AMDP-□/C601 系列電動機保護器特點
       DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，參數設置準確。除保護電動機的繼電器觸點輸出信號外，還配有5個電動機狀態輸出信號和1個選通、1個清
       除故障狀態輸入信號。

  AMDP-□/C601 系列電動機保護器工作過程
       AMDP-□/C601 系列電動機保護器在電動機未發生故障時，顯示電動機A、B、C相電流，當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載故障時，繼電器觸點O11、
       O12斷開停止電動機運行(故障燈亮)，保護器顯示故障代碼指示故障類型，并且顯示電動機發生故障時的A、B、C相電流。電動機故障查清、排除后，采取按復位按鈕R、加清
       除故障脈沖信號于DI1、使電動機保護器重新上電中的1種方法之后故障狀態被清除，繼電器觸點O11、O12閉合，電動機可重新起動。
       保護器在工作過程中，DO1-DO5輸出信號表達電動機及保護器工作狀態，DI2是DO1-DO5輸出信號的選通信號，只有在DI2為高電平時，DO1-DO5輸出信號才有效；DI2為低電平時，
       DO1-DO5輸出信號無意義。

AMDP-□/C601 系列電動機保護器技術數據

AMDP-□/C601 系列電動機保護器數據
電動機保護器型號	AMDP-0.5/C601	AMDP-1/C601	AMDP-2/C601	AMDP-5/C601	AMDP-10/C601	AMDP-20/C601	AMDP-50/C601	AMDP-100/C601	AMDP-150/C601	AMDP-200/C601
最大工作電流（A）	0.55	1.1	2.3	5.5	11	23	55	110	165	220
最小工作電流（A）	0.1	0.2	0.4	1	2	4	10	20	30	40
電動機最大功率（KW）	0.22	0.4	1.1	2.2	4	11	22	45	75	110
電動機最小功率（KW）	0.055	0.11	0.22	0.55	1.1	2.2	5.5	11	18.5	22
電動機電源穿線孔Φ（mm）	20	20	20	20	20	20	20	20	30	30

注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。
保護功能：缺相、短路、接地、堵轉、過載、電流不平衡；

          適  用  范  圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機；
          工  作  電  壓：AC 85V — 265V、DC 85V — 265V；
          功  率  消  耗：小于 2W；
          采  集  精  度：0.5；
          環  境  溫  度：- 20℃ — 50℃；
          DO / DI 電  壓：DC 24V±10%；
          DO 驅 動能力：最大 100mA（DO1-DO5每路最大100mA）；
          連  接  電  纜：連接主單元與電流檢測單元，6×0.3 mm2 × 2.2 m 雙絞屏蔽電纜；
          繼電器觸點：1常開觸點，AC 250V/10A（阻性負載）、DC 30V/10A；
  AMDP-□/C601 系列電動機保護器前面板組成

    LED 數碼管顯示區
      LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、故障代碼及電動機保護器參數。
       LED 數碼管顯示電動機的A、B、C相電流，最左邊LED數碼管分別以A、B、C表示A、B、C相電流，其余四位LED數碼管顯示A、B、C相電流數值。
       在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。
    鍵盤操作區
       R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。
       M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出
            前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是
            因為新修改的參數數據錯誤，須修正后再按M鍵。

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。

序號	操作前	操作	操作后
1		按一次 ▲ 鍵
2		按一次 ▲ 鍵
3		按一次 ▲ 鍵

►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時，
再按►鍵，標志位小數點就移到左邊數第一位。

序號	操作前	操作	操作后
1		按一次 ► 鍵
2		按一次 ► 鍵

檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中，
如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。

  AMDP-□/C601 系列電動機保護器故障代碼及參數
     電動機故障代碼含義
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵轉；      (5)、EE05：電流不平衡；      (6)、EE06：過載。
     AMDP-□/C601 系列電動機保護器設置參數
       參數1：設置電動機工作電流，AMDP–0.5/C、AMDP–1/C、AMDP–2/C 保護器的電流設置值每單位0.01A；其它每單位0.1A；設置范圍是電動機保護器額定值的0.2 - 1.1倍，
              出廠設置值是電動機保護器的0.8倍。
       參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：30 。
       參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：20 。
       參數4：設置電動機1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：4800。
       參數5：設置電動機2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：3600。
       參數6：設置電動機過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：2400。
       參數7：設置電動機過載二（3相電流大于1.25且小于1.5倍參數1設置值）、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設
              置值）保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：600。
       參數8：設置電動機過載三（3相電流大于1.5倍且小于2倍參數1設置值）、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）
              保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：300。
       參數9：設置電動機過載四（3相電流大于2倍且小于3倍參數1設置值）、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）
              保護時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：80。
       參數A：設置電動機過載五（3相電流大于3倍且小于4倍參數1設置值）、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護
              時間，每單位0.1秒，設置范圍：1-9999，出廠設置值：40。
       參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××時，電動機保護器具有自復位功能，×××是1-999
              分鐘的自復位時間。
       參數0：設置是否恢復 2、3、4、5、6、7、8、9、A、B號參數出廠設置值，設置值：0000、1111，輸入0000，不恢復2、3、4、5、6、7、8、9、A、B號參數出廠設置值；輸
              入1111，恢復2、3、4、5、6、7、8、9、A、B號參數出廠設置值。
     AMDP-□/C601 系列電動機保護器其它保護參數
       AMDP-□/C601 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。
       1、短路保護時間：0.3秒；
       2、接地保護時間：0.6秒；
       3、缺相保護時間：0.6秒；
     AMDP-□/C601 系列電動機保護器參數注釋
       1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍；
       2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。
       3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）；
       4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。

AMDP-□/C601 系列電動機保護器的接線

       AMDP-□/C601 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點O11、O12閉合；在保護器未接通工作電源或雖接通工
       作電源但電動機發生故障時是非吸合狀態，常開觸點O11、O12斷開。
    電動機保護器接線端子圖
       IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器工作電源的接線端子，O11、O12是電動機保護器內部繼電器觸點的接線端子。
       DC+、GND是外部DC 24V電源的正、負接線端子。DI1是清除故障輸入信號接線端子，DI2是DO1-DO5輸出信號的選通信號接線端子，只有在DI2為高電平時DO1-DO5輸出信號才有
       意義，DI2為低電平時DO1-DO5輸出信號無意義。DO1-DO5是電動機、保護器工作狀態輸出信號接線端子。
       DI1、DI2、DO1-DO5與電動機、保護器工作狀態的關系如下表。表中的 ╳ ，對DI2表示該位無論是0還是1都對輸出信號無影響；對DO1-DO5表示輸出信號無意義。表中的故障
      “預警狀態”是指電動機雖出現故障，但還沒到設定的報警時間，電動機還在運行；表中的故障“報警狀態”是指電動機出現故障且已到設定的報警時間，保護器O11、O12已
       經斷開停止了電動機的運行。

DI2	DI1	DO5	DO4	DO3	DO2	DO1	電動機、保護器工作狀態
╳	1	╳	╳	╳	╳	╳	清除故障狀態
0	0	1	1	1	1	1	選通信號 DI2 無效，DO1-DO5 信號輸出無效
1	0	1	1	1	1	0	電動機接地故障，保護器處于接地預警狀態
1	0	1	1	1	0	1	電動機短路故障，保護器處于短路預警狀態
1	0	1	1	1	0	0	電動機缺相故障，保護器處于缺相預警狀態
1	0	1	1	0	1	1	電動機堵轉故障，保護器處于堵轉預警狀態
1	0	1	1	0	1	0	電動機電流不平衡故障，保護器處于電流不平衡故障預警狀態
1	0	1	1	0	0	1	電動機過載故障，保護器處于過載預警狀態
1	0	1	0	1	0	1	電動機未起動
1	0	1	0	1	0	0	電動機正常運行，無故障
1	0	0	1	1	1	0	電動機發生接地故障，保護器處于接地報警狀態
1	0	0	1	1	0	1	電動機發生短路故障，保護器處于短路報警狀態
1	0	0	1	1	0	0	電動機發生缺相故障，保護器處于缺相報警狀態
1	0	0	1	0	1	1	電動機發生堵轉故障，保護器處于堵轉報警狀態
1	0	0	1	0	1	0	電動機電流不平衡故障，保護器處于電流不平衡故障報警狀態
1	0	0	1	0	0	1	電動機發生過載故障，保護器處于過載報警狀態

AMDP-□/C601 系列保護器主單元接線端子圖

AMDP-□/C601 系列保護器電流檢測單元接線端子圖

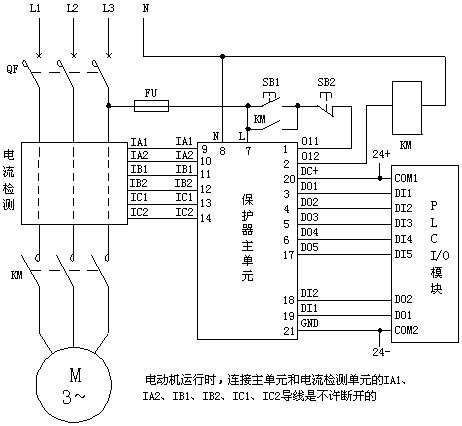

AMDP-□/C601 系列電動機保護器DO連接PLC電氣原理圖

     電動機保護器接線方法
       將電動機主電路A、B、C相電源線分別穿過電動機保護器電流檢測單元的穿線孔；將電動機保護器的L、N接線端子接到AC 220V電源上；將電動機保護器的O11、O12接線端子
       串接于電動機控制接觸器線圈回路中。用屏蔽雙絞線分別連接電動機保護器主單元及電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2。
       特別需要注意，電流檢測單元與電流互感器電氣特性相同，電動機運行時，連接主單元和電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2導線是不許斷開的。
       電動機保護器的DO1-DO5連接PLC輸入模塊的DI1-DI5通道，電動機保護器的DI1、DI2連接PLC輸出模塊的DO1、DO2通道，PLC輸入模塊DI1-DI5的公共端子COM1連接DC 24V的
       正極，PLC輸出模塊DO1、DO2的公共端子COM2連接DC 24V的負極。
       PLC輸出模塊的DO1，平時應輸出低電平，對電動機保護器的DI1沒有影響，當電動機發生故障后，DO1輸出高電平再輸出低電平（正脈沖）清除電動機保護器故障狀態，電動
       機可重新起動。PLC要讀取保護器的DO1-DO5信號時，須將PLC的DO2輸出高電平。
       PLC、DCS或計算機讀取多臺AMDP-□/C601 系列電動機保護器原理如下圖。PLC的DI1-DI5是輸入模塊的輸入信號接線端子，COM1是輸入模塊的輸入信號公共接線端子。PLC的
       DO1-DOn是輸出模塊的輸出信號接線端子，COM2是輸出模塊的輸出信號公共接線端子。
       PLC的DO1-DOn是讀取1#-n#保護器狀態的選通輸出信號，要讀取哪個保護器的狀態，就要將對應該保護器的DO輸出高電平，在任何時刻，DO1-DOn中只能有一個是高電平。

PLC讀取多臺 AMDP-□/C601 系列電動機保護器電氣原理圖

        PLC、DCS或計算機讀取多臺AMDP-□/C601 系列電動機保護器的控
        制時序如右圖。DO1-DOn是PLC、DCS或計算機讀取1#- n#保護器狀
        態的選通輸出信號，要讀取哪個保護器的狀態，就要將對應該保護
        器的DO輸出高電平，在任何時刻，DO1-DOn中只能有一個是高電平，
        在同一時刻如DO1-DOn中有多個是高電平，PLC、DCS或計算機的輸
        入信號DI1-DI5無意義。

AMDP-□/C601 系列電動機保護器主單元外形及安裝尺寸

PLC讀取多臺 AMDP-□/C601 系列電動機保護器時序圖

AMDP-□/C601 系列電動機保護器主單元外形及安裝孔尺寸

AMDP-□/C601 系列電動機保護器電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ20mm 的電流檢測單元外形及安裝尺寸

穿線孔直徑 Φ30mm 的電流檢測單元外形及安裝尺寸
