| AMDG-X/F531 系 列 電 動 機 保 護 器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器特點 DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，參數設置準確，檢測電壓，通用電流互感器檢測電流。除保護電動機的繼電器觸點輸出信號外，還配有6個 故障類型、1個故障預警、1個故障報警輸出信號和1個清除故障狀態輸入信號。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器工作過程 AMDG-X/F531 系列電動機保護器在電動機未發生故障時，顯示電動機 A、B、C 相電流、電壓，電動機故障類型 DO1-DO6、故障預警DO7、故障報警DO8輸出高電平；當電動 機發生接地、短路、缺相、堵轉/過載/電流不平衡、過壓、欠壓 故障時，對應的故障類型輸出信號（DO1-DO6 中的1個）及故障預警輸出信號DO7輸出低電平，當故障持續 到設定的報警時間，繼電器觸點O11、O12斷開停止電動機運行 (故障燈亮)，故障預警DO7輸出高電平，故障報警輸出信號DO8輸出低電平，保護器顯示故障代碼指示故障類 型，并且顯示電動機發生故障時的A、B、C相電流、電壓。電動機故障查清、排除后，采取按復位按鈕R、加清除故障脈沖信號于 DI1、使電動機保護器重新上電中的1種方 法之后故障狀態被清除，繼電器觸點O11、O12閉合，DO1-DO8輸出高電平，電動機可重新起動。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器技術數據 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

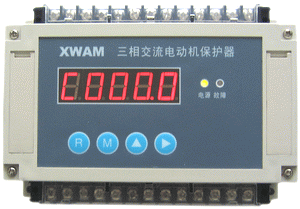

| LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、電壓、故障代碼及電動機保護器參數。 LED 數碼管顯示電動機的A、B、C相電流、電壓，最左邊LED數碼管分別以 A、B、C、U 表示A、B、C相電流、電壓，其余四位LED數碼管顯示A、B、C相電流、電壓數值。 在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是 因?yàn)樾滦薷牡膮?shù)數據錯誤，須修正后再按M鍵。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載； (7)、EE08：過壓； (8)、EE09：欠壓。 AMDG-X/F531 系列電動機保護器設置參數 參數1：設置電動機工作電流，每單位1A；設置范圍是參數D設定值的0.2-1倍，出廠設置值是參數D設定值的0.8倍；電動機工作電流的設定值如不在參數D設定值的0.2-1倍 之內，電動機保護器的繼電器不吸合，電動機無法起動，如出現這種情況只需重新修改參數1、參數D的設定值。出廠設置值：240。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：30 。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：20 。 參數6：設置電動機過電壓（電壓顯示值）數值，每單位1V，出廠設置值：437。 參數7：設置電動機過壓保護時間，每單位0.1秒，設置范圍：1- 9999，出廠設置值：30。 參數8：設置電動機欠電壓（電壓顯示值）數值，每單位1V，出廠設置值：323。 參數9：設置電動機欠壓保護時間，每單位0.1秒，設置范圍：1- 9999，出廠設置值：100。 參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999 分鐘的自復位時間。 參數C：設置電壓倍數，電壓顯示功能，以C4C3C2C1四位十進制數表示C參數值，C1是C參數右邊數第一位十進制數，C2是C參數右邊數第二位十進制數。C1是顯示電壓設置位， C1=0顯示電壓；C1=1不顯示電壓，只顯示A、B、C相電流。C2是電壓顯示值與檢測值倍數設置位，C2可設為0、1、2、3這4個數之一，C2=0倍數是1，電壓顯示值與檢 測值相等；C2=1倍數是1.732，如檢測電壓是220V則顯示380V；C2=2倍數是3，如檢測電壓是220V則顯示660V；C2=3倍數是5.196，如檢測電壓是220V則顯示1140V； C參數出廠設置值：0000 。 參數D：設置電流互感器一次電流額定值，可以是100、150、200、300、400、500、600、800、1000、1200、1600之一，出廠設置值：300。 AMDG-X/F531 系列電動機保護器其它保護參數 AMDG-X/F531 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； 4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒； 5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒； 6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒； 7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒； 8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒； 9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒； 10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒； 11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒； 12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒； 13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒； 14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒； AMDG-X/F531 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； 4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電動機保護器接線方法 將電動機主電路A、B、C相電源線分別接到A、B、C相電流互感器一次的接線端；將電動機保護器的L、N接線端子接到AC 220V電源上；將電動機保護器的O11、O12接線端子串 接于電動機控制接觸器線圈回路中；用導線分別將IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相電流互感器二次接線端子；將要檢測的電壓接到V1、V2接線端子。 DO1-DO8、DI1，連接繼電器、開關電氣原理如“AMDG-X/F531 系列電動機保護器DO連接繼電器電氣原理圖”所示；連接PLC電氣原理如“AMDG-X/F531 系列電動機保護器DO 連接PLC電氣原理圖”所示。 特別需要注意，電動機運行時，連接主單元和電流互感器二次接線端子的IA1、IA2、IB1、IB2、IC1、IC2導線是不許斷開的。 在“AMDG-X/F531 系列電動機保護器DO連接繼電器電氣原理圖”中，KA1-KA8是連接DO1-DO8的繼電器線圈，每個線圈的電阻應大于300Ω，由于DO1-DO8內部已有續流二極管， 所以KA1-KA8不用再接續流二極管。DC+、GND是外部為電動機保護器DI、DO提供的DC 24V的正、負極接線端子。K1是清除故障狀態開關接點，當電動機發生故障后，K1閉合一 下再斷開，就可清除電動機保護器保持的故障狀態，電動機可重新起動。 在“AMDG-X/F531 系列電動機保護器DO連接PLC電氣原理圖”中，電動機保護器的DO1-DO8連接PLC輸入模塊的DI1-DI8通道，電動機保護器的DI1連接PLC輸出模塊的DO1通道， PLC輸入模塊DI1-DI8的公共端子COM1連接DC 24V的正極，PLC輸出模塊DO1的公共端子COM2連接DC 24V的負極。 PLC輸出模塊的DO1，平時應輸出低電平，對電動機保護器的DI1沒有影響，當電動機發生故障后，DO1輸出高電平再輸出低電平（正脈沖）清除電動機保護器故障狀態，電動機 可重新起動。 電動機保護器的DO1-DO8在電動機沒有故障時，輸出高電平，PLC 輸入模塊的DI1-DI8沒有故障信號輸入，當電動機發生接地、短路、缺相、堵轉/過載/電流不平衡、過壓、欠 壓故障時，對應的故障類型輸出信號（DO1-DO6中的1個）及故障預警輸出信號DO7輸出低電平，PLC輸入模塊的DI1-DI6有對應的故障信號輸入、DI7輸入故障預警信號，當故障 持續到設定的報警時間，故障報警輸出信號DO8輸出低電平，PLC輸入模塊的DI8輸入故障報警信號。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

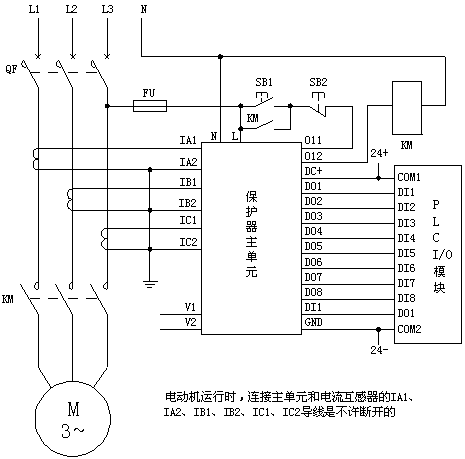

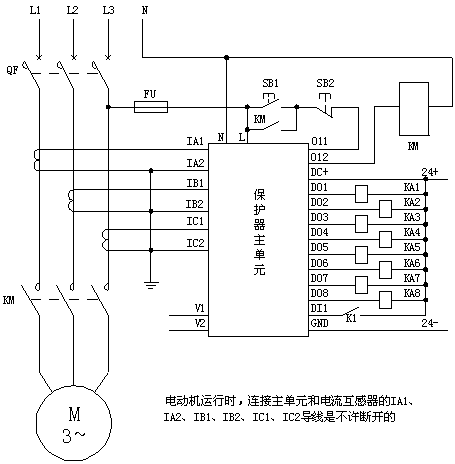

| AMDG-X/F531 系列電動機保護器DO連接繼電器電氣原理圖 | AMDG-X/F531 系列電動機保護器DO連接PLC電氣原理圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器主單元外形及安裝尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-X/F531 系列電動機保護器主單元外形及安裝孔尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
