在沈陽新維自動化有限公司網站 http:// www.wiisee.cn 的“資料下載”欄目有更詳細、不斷更新的《電動機保護器使用說明書》、《電動機保護器選型手冊》、《電動機保護器使用手冊》、《電動機保護器通訊技術手冊》、《電動機保護器應用技術手冊》等電子版資料，歡迎下載使用。

AMDG-X/E651 系列電動機保護器

  AMDG-X/E651 系列電動機保護器特點
       DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，參數設置準確，零序電流檢測，通用電流互感器檢測電流。除保護電動機的繼電器觸點輸出信號外，還配
       有5個電動機狀態輸出信號和1個選通、1個清除故障狀態輸入信號。

  AMDG-X/E651 系列電動機保護器工作過程
       AMDG-X/E651 系列電動機保護器在電動機未發生故障時，顯示電動機A、B、C 相及零序電流，當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、零序、欠載故
       障時，繼電器觸點O11、O12斷開停止電動機運行(故障燈亮)，保護器顯示故障代碼指示故障類型，并且顯示電動機發生故障時的A、B、C相及零序電流。電動機故障查清、
       排除后，采取按復位按鈕R、加清除故障脈沖信號于DI1、使電動機保護器重新上電中的1種方法之后故障狀態被清除，繼電器觸點O11、O12閉合，電動機可重新起動。
       保護器在工作過程中，DO1-DO5輸出信號表達電動機及保護器工作狀態，DI2是DO1-DO5輸出信號的選通信號，只有在DI2為高電平時，DO1-DO5輸出信號才有效；DI2為低電平時，
       DO1-DO5輸出信號無意義。

AMDG-X/E651 系列電動機保護器技術數據

電流互感器一次電流X （A）	100	150	200	300	400	500	600	800	1000	1200	1600
最大設定作電流（A）	100	150	200	300	400	500	600	800	1000	1200	1600
最小設定電流（A）	20	30	40	60	80	100	120	160	200	240	320
電動機最大功率（KW）	45	75	110	160	200	250	315	355	500	600	800
電動機最小功率（KW）	11	15	22	30	45	55	75	90	110	132	160

注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。

          保  護  功  能：缺相、短路、接地、堵轉、過載、電流不平衡、零序、欠載；
          適  用  范  圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機；
          工  作  電  壓：AC 85V — 265V、DC 85V — 265V；
          功  率  消  耗：小于 2W；
          采  集  精  度：0.5；
          環  境  溫  度：- 20℃ — 50℃；
          DO / DI 電  壓：DC 24V±10%；
          DO 驅 動能力：最大 100mA（DO1-DO8每路最大100mA）；
          零序電流輸入阻抗：小于 1Ω；
          繼電器觸點：1常開觸點，AC 250V/10A（阻性負載）、DC 30V/10A；
  AMDG-X/E651 系列電動機保護器前面板組成
    LED 數碼管顯示區

      LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、零序電流、故障代碼及電動機保護器參數。
       LED 數碼管顯示電動機的A、B、C相電流、零序電流，最左邊LED數碼管分別以A、B、C、L 表示A、B、C相電流、零序電流，其余四位LED數碼管顯示A、B、C相電流、零序電
       流數值。
       在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。
    鍵盤操作區
       R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。
       M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出
            前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是
            因為新修改的參數數據錯誤，須修正后再按M鍵。

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。

序號	操作前	操作	操作后
1		按一次 ▲ 鍵
2		按一次 ▲ 鍵
3		按一次 ▲ 鍵

►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時，
再按►鍵，標志位小數點就移到左邊數第一位。

序號	操作前	操作	操作后
1		按一次 ► 鍵
2		按一次 ► 鍵

檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中，
如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。

  AMDG-X/E651 系列電動機保護器故障代碼及參數
     電動機故障代碼含義
       (1)、EE01：接地；    (2)、EE02：短路；    (3)、EE03：缺相；    (4)、EE04：堵轉；    (5)、EE05：電流不平衡；    (6)、EE06：過載；    (7)、EE07：欠載。
     AMDG-X/E651 系列電動機保護器設置參數
       參數1：設置電動機工作電流，每單位1A；設置范圍是參數D設定值的0.2-1倍，出廠設置值是參數D設定值的0.8倍；電動機工作電流的設定值如不在參數D設定值的0.2-1倍
              之內，電動機保護器的繼電器不吸合，電動機無法起動，如出現這種情況只需重新修改參數1、參數D的設定值。出廠設置值：240。
       參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：30 。
       參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒，
              設置范圍：1-300，出廠設置值：20 。
       參數4：設置電動機欠載電流，每單位1A，設置范圍是參數D設定值的0.1 - 1倍，出廠設置值是參數1出廠設置值的0.5倍。
       參數5：設置電動機欠載保護時間，每單位 0.1秒，設置范圍：1- 9999，出廠設置值：100。
       參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999
              分鐘的自復位時間。
       參數C：設置零序電流顯示功能，以C4C3C2C1四位十進制數表示C參數值，C1是C參數右邊數第一位十進制數，C1是零序電流顯示設置位。C1=0，顯示零序電流；C1=1，不顯
              示零序電流，只顯示A、B、C相電流，出廠時C參數為0000。
       參數D：設置電流互感器一次電流額定值，可以是100、150、200、300、400、500、600、800、1000、1200、1600之一，出廠設置值：300。
       參數L：設置零序保護電流，每單位0.1mA，設置范圍是10 - 2200，出廠設置值：500。
       參數P：設置零序保護時間，每單位0.1秒，設置范圍是1- 9999，出廠設置值：10。
     AMDG-X/E651 系列電動機保護器其它保護參數
       AMDG-X/E651 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。
       1、短路保護時間：0.3秒；
       2、接地保護時間：0.6秒；
       3、缺相保護時間：0.6秒；
       4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒；
       5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒；
       6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒；
       7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒；
       8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒；
       9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒；
       10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒；
       11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒；
       12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒；
       13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒；
       14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒；
     AMDG-X/E651 系列電動機保護器參數注釋
       1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍；
       2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。
       3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）；
       4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。

  AMDG-X/E651 系列電動機保護器零序電流保護功能
       AMDG-X/E651 系列電動機保護器既有接地保護功能，又有零序電流保護功能（需外接 LJ 型零序電流互感器），對于電動機繞組絕緣損壞經電動機外殼產生接地電流或位于電
       動機保護器下端的主電路電纜線絕緣損壞產生接地電流，電動機保護器的接地保護功能都會進行保護，當接地電流大于參數 1 設定的電流值時，電動機保護器0.6秒保護動作，
       對于變壓器中性點接地的供電系統，電動機保護器完全可以對發生上述事故的電動機進行保護。但是，對于變壓器中性點不接地的供電系統，電動機繞組或主電路電纜線絕緣
       損壞產生的接地電流是很小的，電動機保護器的接地保護功能是不能發揮作用的。
       AMDG-X/E651 系列電動機保護器的零序電流保護與接地保護共用故障號 EE01 表示，當AMDG-X/E651 系列電動機保護器外接 LJ 型零序電流互感器時，零序序電流保護功能起
       保護作用；不接 LJ 型零序電流互感器時，接地保護功能起保護作用。

AMDG-X/E651 系列電動機保護器的接線

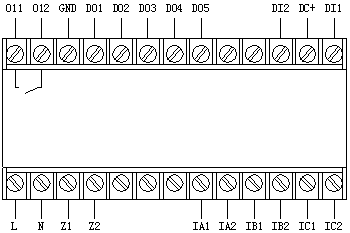

AMDG-X/E651 系列保護器主單元接線端子圖

       AMDG-X/E651 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合
       狀態，常開觸點O11、O12閉合；在保護器未接通工作電源或雖接通工作電源但電動機發生故障時
       是非吸合狀態，常開觸點O11、O12斷開。
    電動機保護器接線端子圖
      IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器
       AC 220V工作電源接線端子，Z1、Z2是LJ型零序電流互感器接線端子， O11、O12是電動機保護器
       內部繼電器觸點的接線端子。
       DC+、GND是外部DC 24V電源的正、負接線端子。DI1是清除故障輸入信號接線端子。DI2是DO1-DO5
       輸出信號的選通信號接線端子，只有在DI2為高電平時DO1-DO5輸出信號才有意義，DI2為低電平時
       DO1-DO5輸出信號無意義。DO1-DO5是電動機、保護器工作狀態輸出信號接線端子。
       DI1、DI2、DO1-DO5與電動機、保護器工作狀態的關系如下表。表中的 ╳ ，對DI2表示該位無論是
       0還是1都對輸出信號無影響；對DO1-DO5表示輸出信號無意義。表中的故障“預警狀態”是指電動機
       雖出現故障，但還沒到設定的報警時間，電動機還在運行；表中的故障“報警狀態”是指電動機出
       現故障且已到設定的報警時間，保護器O11、O12已經斷開停止了電動機的運行。

DI2	DI1	DO5	DO4	DO3	DO2	DO1	電動機、保護器工作狀態
╳	1	╳	╳	╳	╳	╳	清除故障狀態
0	0	1	1	1	1	1	選通信號 DI2 無效，DO1-DO5 信號輸出無效
1	0	1	1	1	1	0	電動機接地故障，保護器處于接地預警狀態
1	0	1	1	1	0	1	電動機短路故障，保護器處于短路預警狀態
1	0	1	1	1	0	0	電動機缺相故障，保護器處于缺相預警狀態
1	0	1	1	0	1	1	電動機堵轉故障，保護器處于堵轉預警狀態
1	0	1	1	0	1	0	電動機電流不平衡故障，保護器處于電流不平衡故障預警狀態
1	0	1	1	0	0	1	電動機過載故障，保護器處于過載預警狀態
1	0	1	1	0	0	0	電動機欠載故障，保護器處于欠載預警狀態
1	0	1	0	1	0	1	電動機未起動
1	0	1	0	1	0	0	電動機正常運行，無故障
1	0	0	1	1	1	0	電動機發生接地故障，保護器處于接地報警狀態
1	0	0	1	1	0	1	電動機發生短路故障，保護器處于短路報警狀態
1	0	0	1	1	0	0	電動機發生缺相故障，保護器處于缺相報警狀態
1	0	0	1	0	1	1	電動機發生堵轉故障，保護器處于堵轉報警狀態
1	0	0	1	0	1	0	電動機電流不平衡故障，保護器處于電流不平衡故障報警狀態
1	0	0	1	0	0	1	電動機發生過載故障，保護器處于過載報警狀態
1	0	0	1	0	0	0	電動機發生欠載故障，保護器處于欠載報警狀態

     電動機保護器接線方法
       將電動機主電路A、B、C相電源線分別接到A、B、C相電流互感器一次的接線端；將電動機保護器的L、N接線端子接到AC 220V電源上；將Z1、Z2接到LJ型零序電流互感器的
       輸出端；將電動機保護器的O11、O12接線端子串接于電動機控制接觸器線圈回路中。用導線分別將IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相電流互感器二次接線端子。
       特別需要注意，電動機運行時，連接主單元和電流互感器二次接線端子的IA1、IA2、IB1、IB2、IC1、IC2及零序電流互感器的導線是不許斷開的。

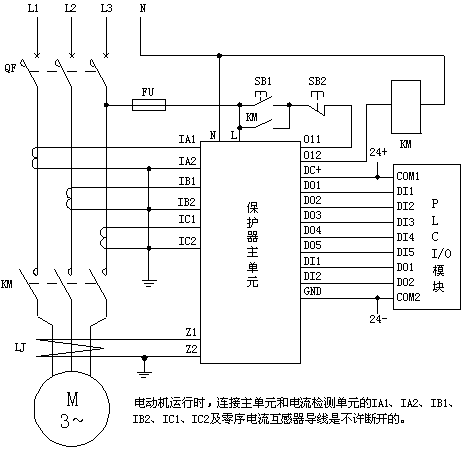

AMDG-X/E651 系列電動機保護器DO連接PLC電氣原理圖

       電動機保護器的DO1-DO5連接PLC輸入模塊的DI1-DI5通道，電動機保護器的DI1、DI2連接PLC輸出模塊的DO1、DO2通道，PLC輸入模塊DI1-DI5的公共端子COM1連接DC 24V的
       正極，PLC輸出模塊DO1、DO2的公共端子COM2連接DC 24V的負極。
       PLC輸出模塊的DO1，平時應輸出低電平，對電動機保護器的DI1沒有影響，當電動機發生故障后，DO1輸出高電平再輸出低電平（正脈沖）清除電動機保護器故障狀態，電動
       機可重新起動。PLC要讀取保護器的DO1-DO5信號時，須將PLC的DO2輸出高電平。
       PLC、DCS或計算機讀取多臺AMDG-X/E651 系列電動機保護器原理如下圖。PLC的DI1-DI5是輸入模塊的輸入信號接線端子，COM1是輸入模塊的輸入信號公共接線端子。PLC的
       DO1-DOn是輸出模塊的輸出信號接線端子，COM2是輸出模塊的輸出信號公共接線端子。
       PLC的DO1-DOn是讀取1#-n#保護器狀態的選通輸出信號，要讀取哪個保護器的狀態，就要將對應該保護器的DO輸出高電平，在任何時刻，DO1-DOn中只能有一個是高電平。

PLC讀取多臺 AMDG-X/E651 系列電動機保護器電氣原理圖

        PLC、DCS或計算機讀取多臺AMDG-X/E651 系列電動機保護器的控
        制時序如右圖。DO1-DOn是PLC、DCS或計算機讀取1#- n#保護器狀
        態的選通輸出信號，要讀取哪個保護器的狀態，就要將對應該保護
        器的DO輸出高電平，在任何時刻，DO1-DOn中只能有一個是高電平，
        在同一時刻如DO1-DOn中有多個是高電平，PLC、DCS或計算機的輸
        入信號DI1-DI5無意義。

AMDG-X/E651 系列電動機保護器主單元外形及安裝尺寸

AMDG-X/E651 系列電動機保護器主單元外形及安裝孔尺寸
