| AMDG-□/C551 系 列 電 動 機 保 護 器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器特點 DSP為核心，數字設定，數字顯示，保護功能完備、保護性能可靠，參數設置準確，零序電流檢測。除保護電動機的繼電器觸點輸出信號外，還配有6個故障類型、1個故障預 警、1個故障報警輸出信號和1個清除故障狀態輸入信號。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器工作過程 AMDG-□/C551 系列電動機保護器在電動機未發生故障時，顯示電動機A、B、C相及零序電流，電動機故障類型DO1-DO6、故障預警DO7、故障報警DO8輸出高電平；當電動機發 生接地、短路、缺相、堵轉/過載、電流不平衡、零序、欠載故障時，對應的故障類型（DO1-DO6中的1個）及故障預警DO7輸出低電平，當故障持續到設定的報警時間，繼電 器觸點O11、O12斷開停止電動機運行 (故障燈亮)，故障預警 DO7 輸出高電平，故障報警DO8輸出低電平，保護器顯示故障代碼指示故障類型，并且顯示電動機發生故障時的 A、B、C 相及零序電流。電動機故障查清、排除后，采取按復位按鈕R、加清除故障脈沖信號于DI1、使電動機保護器重新上電中的1種方法之后故障狀態被清除，繼電器觸點 O11、O12閉合，DO1-DO8輸出高電平，電動機可重新起動。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器技術數據 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 保 護 功 能：缺相、短路、接地、堵轉、過載、電流不平衡、零序、欠載； 功 率 消 耗：小于 2W； 適 用 范 圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機； 采 集 精 度：0.5； 工 作 電 壓：AC 85V — 265V、DC 85V — 265V； 環 境 溫 度：- 20℃ — 50℃； DO 驅 動 能 力：最大 100mA（DO1-DO8每路最大100mA）； DO / DI 電 壓：DC 24V±10%； 連 接 電 纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 雙絞屏蔽電纜； 零序電流輸入阻抗：小于 1Ω； 繼 電 器 觸 點：1常開觸點，AC 250V/10A（阻性負載）、DC 30V/10A； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器前面板組成 LED 數碼管顯示區 LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流、零序電流、故障代碼及電動機保護器參數。 LED 數碼管顯示電動機的A、B、C相電流、零序電流，最左邊LED數碼管分別以A、B、C、L表示A、B、C相電流、零序電流，其余四位LED數碼管顯示A、B、C相電流、零序電流 數值。在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是 因為新修改的參數數據錯誤，須修正后再按M鍵。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載； (7)、EE07：欠載。 AMDG-□/C551 系列電動機保護器設置參數 參數1：設置電動機工作電流，AMDG–0.5/C、AMDG–1/C、AMDG–2/C 保護器的電流設置值每單位0.01A；其它每單位0.1A；設置范圍是電動機保護器額定值的0.2 - 1.1倍， 出廠設置值是電動機保護器的0.8倍。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：30 。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：20 。 參數4：設置電動機欠載電流，AMDG–0.5/C、AMDG–1/C、AMDG–2/C 保護器的電流設置值每單位0.01A；其它每單位0.1A，設置范圍是電動機保護器額定值的 0.1 - 1 倍， 出廠設置值是參數1出廠設置值的0.5倍。 參數5：設置電動機欠載保護時間，每單位 0.1秒，設置范圍：1- 9999，出廠設置值：100。 參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××時，電動機保護器具有自復位功能，×××是1-999 分鐘的自復位時間。 參數C：設置零序電流顯示功能。以C4C3C2C1四位十進制數表示C參數值，C1是C參數右邊數第一位十進制數C1是顯示零序電流設置位。C1=0，顯示零序電流；C1=1，不顯示零 序電流，只顯示A、B、C相電流。C參數出廠設置值：0000 。 參數L：設置零序保護電流，每單位0.1mA，設置范圍是10 - 2200，出廠設置值：500。 參數P：設置零序保護時間，每單位0.1秒，設置范圍是1- 9999，出廠設置值：10。 AMDG-□/C551 系列電動機保護器其它保護參數 AMDG-□/C551 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； 4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒； 5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒； 6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒； 7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒； 8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒； 9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒； 10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒； 11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒； 12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒； 13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒； 14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒； AMDG-□/C551 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； 4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器零序電流保護功能 AMDG-□/C551 系列電動機保護器既有接地保護功能，又有零序電流保護功能（需外接 LJ 型零序電流互感器），對于電動機繞組絕緣損壞經電動機外殼產生接地電流或位于 電動機保護器下端的主電路電纜線絕緣損壞產生接地電流，電動機保護器的接地保護功能都會進行保護，當接地電流大于參數 1 設定的電流值時，電動機保護器 0.6 秒保 護動作，對于變壓器中性點接地的供電系統，電動機保護器完全可以對發生上述事故的電動機進行保護。但是，對于變壓器中性點不接地的供電系統，電動機繞組或主電路 電纜線絕緣損壞產生的接地電流是很小的，電動機保護器的接地保護功能是不能發揮作用的。 AMDG-□/C551 系列電動機保護器的零序電流保護與接地保護共用故障號 EE01 表示，當AMDG-□/C551 系列電動機保護器外接 LJ 型零序電流互感器時，零序電流保護功能 起保護作用；不接 LJ 型零序電流互感器時，接地保護功能起保護作用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器的接線 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工 作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。 電動機保護器接線端子圖 IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器工作電源的接線端子，Z1、Z2是LJ型零序電流互感器接線端子，O11、O12是電動 機保護器內部繼電器觸點的接線端子。 DC+、GND是外部DC 24V電源的正、負接線端子。DI1是清除故障輸入信號接線端子。DO1、DO2、DO3、DO4、DO5、DO6分別是接地、短路、缺相、堵轉/過載、電流不平衡、欠載 故障輸出信號接線端子、DO7是故障預警輸出信號接線端子、DO8是故障報警輸出信號接線端子。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 當電動機發生接地、短路、缺相、堵轉/過載、電流不平衡、欠載故障時，對應的DO信號輸出低電平，故障預警輸出信號 DO7 也同時輸出低電平，當故障持續到設定的報警時 間，繼電器觸點O11、O12斷開停止電動機運行，故障報警輸出信號DO8輸出低電平。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列保護器主單元接線端子圖 | AMDG-□/C551 系列保護器電流檢測單元接線端子圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電動機保護器接線方法 將電動機主電路A、B、C相電源線分別穿過電動機保護器電流檢測單元的穿線孔；將電動機保護器的L、N接線端子接到AC 220V電源上；將Z1、Z2接到LJ型零序電流互感器的輸 出端；將電動機保護器的O11、O12接線端子串接于電動機控制接觸器線圈回路中。用屏蔽雙絞線分別連接電動機保護器主單元及電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2。 DO1-DO8、DI1，連接繼電器、開關電氣原理如“AMDG-□/C551 系列電動機保護器DO連接繼電器電氣原理圖”所示；連接PLC電氣原理如“AMDG-□/C551 系列電動機保護器DO 連接PLC電氣原理圖”所示。 特別需要注意，電流檢測單元與電流互感器電氣特性相同，電動機運行時，連接主單元和電流檢測單元的IA1、IA2、IB1、IB2、IC1、IC2及零序電流互感器的導線是不許斷開的。 在“AMDG-□/C551 系列電動機保護器DO連接繼電器電氣原理圖”中，KA1-KA8是連接DO1-DO8的繼電器線圈，每個線圈的電阻應大于300Ω，由于DO1-DO8內部已有續流二極管， 所以KA1-KA8不用再接續流二極管。DC+、GND是外部為電動機保護器DI、DO提供的DC 24V的正、負極接線端子。K1是清除故障狀態開關接點，當電動機發生故障后，K1閉合一 下再斷開，就可清除電動機保護器保持的故障狀態，電動機可重新起動。 在“AMDG-□/C551 系列電動機保護器DO連接PLC電氣原理圖”中，電動機保護器的DO1-DO8連接PLC輸入模塊的DI1-DI8通道，電動機保護器的DI1連接PLC輸出模塊的DO1通道， PLC輸入模塊DI1-DI8的公共端子COM1連接DC 24V的正極，PLC輸出模塊DO1的公共端子COM2連接DC 24V的負極。 PLC輸出模塊的DO1，平時應輸出低電平，對電動機保護器的DI1沒有影響，當電動機發生故障后，DO1輸出高電平再輸出低電平（正脈沖）清除電動機保護器故障狀態，電動機 可重新起動。 電動機保護器的DO1-DO8在電動機沒有故障時，輸出高電平，PLC輸入模塊的DI1-DI8沒有故障信號輸入，當電動機發生接地、短路、缺相、堵轉/過載、電流不平衡、欠載故障 時，對應的故障類型輸出信號（DO1-DO6中的1個）及故障預警輸出信號DO7輸出低電平，PLC輸入模塊的DI1-DI6有對應的故障信號輸入、DI7輸入故障預警信號，當故障持續到 設定的報警時間，故障報警輸出信號DO8輸出低電平，PLC輸入模塊的DI8輸入故障報警信號。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

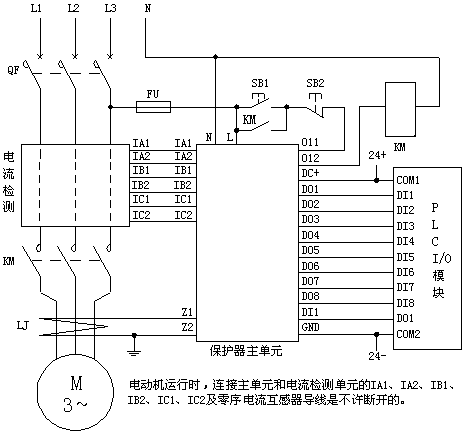

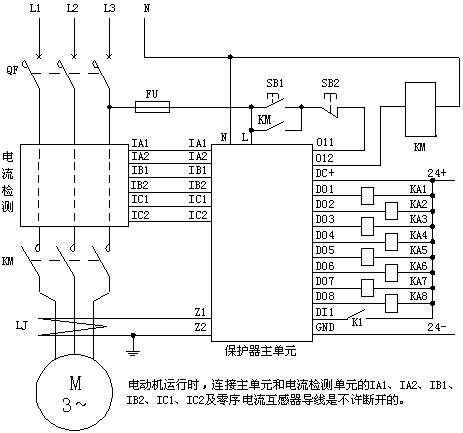

| AMDG-□/C551 系列電動機保護器DO連接繼電器電氣原理圖 | AMDG-□/C551 系列電動機保護器DO連接PLC電氣原理圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器主單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器主單元外形及安裝孔尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDG-□/C551 系列電動機保護器電流檢測單元外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
