	保護器規格型號	保護器外形展示	保護器選型導航	保護器選用要點	聯系方式
	PROFIBUS 通訊	MODBUS 通訊	RS-485 通訊	4-20mA 輸出	運行狀態輸出

在沈陽新維自動化有限公司網站 http:// www.wiisee.cn 的“資料下載”欄目有更詳細、不斷更新的《電動機保護器使用說明書》、《電動機保護器選型手冊》、《電動機保護器使用手冊》、《電動機保護器通訊技術手冊》、《電動機保護器應用技術手冊》等電子版資料，歡迎下載使用。

AMDT-□/B000 小微系列電動 機 保護 器

  AMDT-□/B000 小微系列電動機保護器特點
       AMDT-□/B000 小微系列電動機保護器，在電動機正常運行時，顯示電動機的 A、B、C 相電流；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載故障時，通過斷
       開保護器內的繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且還顯示發生故障時的A、B、C 相電流值。

AMDT-□/B000 小微系列電動機保護器技術數據

AMDT-□/B000 小微系列電動機保護器數據
電動機保護器型號	AMDT-0.01/B000	AMDT-0.02/B000	AMDT-0.05/B000	AMDT-0.1/B000	AMDT-0.2/B000	AMDT-0.5/B000	AMDT-1/B000	AMDT-2/B000	AMDT-5/B000
最大設定電流（A）	0.011	0.023	0.055	0.11	0.23	0.55	1.1	2.3	5.5
最小設定電流（A）	0.002	0.004	0.01	0.02	0.04	0.1	0.2	0.4	1
電動機最大功率（KW）	0.0045	0.011	0.022	0.045	0.11	0.22	0.45	1.1	2.2
電動機最小功率（KW）	0.001	0.002	0.005	0.01	0.02	0.05	0.10	0.22	0.55

注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。

       保  護  功  能：缺相、短路、接地、堵轉、過載、電流不平衡；
       適  用  范  圍：額定電壓不高于380V，頻率為50Hz或60Hz的三相交流電動機；
       工  作  電  源：AC 85V — 265V、DC 85V — 265V；
       功  率  消  耗：小于 2W；
       采  集  精  度：1.0；
       環  境  溫  度：- 20℃ — 50℃；
       繼電器觸點：1常開觸點，AC 220V/5A（阻性負載）、DC 30V/5A；
  AMDT-□/B000 小微系列電動機保護器前面板組成
    LED 數碼管顯示區
       LED 數碼管顯示區有4位LED數碼管，顯示電動機的三相電流、故障代碼及電動機保護器參數。
       LED 數碼管顯示電動機的A、B、C相電流。最左邊LED數碼管分別以A、B、C表示A、B、C相電流，其余三位LED數碼管

       顯示A、B、C相電流數值。
       在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余3位LED數碼管顯示參數的數值。
    鍵盤操作區
      R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。
       M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調
            出前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，
            是因?yàn)樾滦薷牡膮?shù)數據錯誤，須修正后再按M鍵。

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

序號	操作前	操作	操作后
1		按一次 M 鍵
2		按一次 M 鍵

▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。

序號	操作前	操作	操作后
1		按一次 ▲ 鍵
2		按一次 ▲ 鍵
3		按一次 ▲ 鍵

►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時，
再按►鍵，標志位小數點就移到左邊數第一位。

序號	操作前	操作	操作后
1		按一次 ► 鍵
2		按一次 ► 鍵

檢查、修改參數時，4位LED數碼管最左邊的1位是參數號，其余3位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中，
如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。

  AMDT-□/B000 小微系列電動機保護器故障代碼及參數
     電動機故障代碼含義
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵轉；      (5)、EE05：電流不平衡；      (6)、EE06：過載。
     AMDT-□/B000 小微系列電動機保護器設置參數
       參數1：設置電動機工作電流，AMDT–0.01、AMDT–0.02、AMDT–0.05、AMDT–0.1、AMDT–0.2保護器的電流設置值每單位0.001A；AMDT–0.5、AMDT–1、AMDT–2保護器
              的電流設置值每單位0.01A；AMDT–5保護器的電流設置值每單位0.1A；設置范圍是電動機保護器額定值的0.2-1.1倍，出廠設置值是電動機保護器的0.8倍。
       參數2：設置電動機起動過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：30。
       參數3：設置電動機運行過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：20。
       參數4：設置電動機1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：480。
       參數5：設置電動機2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：360。
       參數6：設置電動機過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：240。
       參數7：設置電動機過載二（3相電流大于1.25且小于1.5倍參數1設置值）、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設
              置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：60。
       參數8：設置電動機過載三（3相電流大于1.5倍且小于2倍參數1設置值）、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置
              值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：30。
       參數9：設置電動機過載四（3相電流大于2且小于3倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：8。
       參數A：設置電動機過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間，每單位 1秒，設置范圍：1-999，出廠設置值：4。
       參數B：設置自復位功能及自復位時間，參數B的出廠設置為 B = 000（無自復位功能），當將參數B設為 B = 1×× 時，保護器開啟自復位功能，××是 1-99 分鐘的自
              復位時間。
       參數0：設置是否恢復2、3、4、5、6、7、8、9、A、B號參數出廠設置值，設置值：000、111，輸入000，不恢復2、3、4、5、6、7、8、9、A、B號參數出廠設置值；輸入
              111，恢復2、3、4、5、6、7、8、9、A、B號參數出廠設置值。
     AMDT-□/B000 小微系列電動機保護器其它保護參數
       AMDT-□/B000 小微系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。
       1、短路保護時間：0.3秒；
       2、接地保護時間：0.6秒；
       3、缺相保護時間：0.6秒；
     AMDT-□/B000 小微系列電動機保護器參數注釋
       1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍；
       2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。
       3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）；

AMDT-□/B000 小微系列電動機保護器的接線

       AMDT-□/B000 小微系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合；在保護器未接通工作電源或雖接通工作電源但
       電動機發生故障時是非吸合狀態，常開觸點斷開。

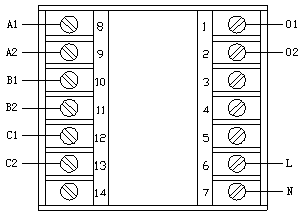

    電動機保護器接線端子圖
       在AMDT-□/B000 小微系列電動機保護器的接線端子中，A1、B1、C1是電動機主電路A、B、C相電流流入電動機保護器的接線端子；A2、B2、C2是電動機主電路A、B、C相電流
       流出電動機保護器的接線端子。電動機主電路A、B、C相電壓的額定值不能高于380V。O1、O2是電動機保護器內部繼電器觸點接線端子，L、N是電動機保護器工作電源接線端子。

AMDT-□/B000 小微系列電動機保護器應用電氣原理圖

AMDT-□/B000 小微系列電動機保護器接線端子圖

     電動機主電路A、B、C相電源線連接方法
       電動機主電路A、B、C相電壓的額定值不能高于380V。接線時，把電動機主電路A、B、C相
       流入電動機保護器的電源線分別接到電動機保護器的A1、B1、C1接線端子；把電動機主電
       路A、B、C相流出電動機保護器的電源線分別接到電動機保護器的A2、B2、C2接線端子。
     電動機保護器工作電源
       將電動機保護器的 L、N接線端子接到AC 220V電源上。
     電動機保護器繼電器觸點的連接
       將電動機保護器的O1、O2接線端子串接于電動機控制接觸器線圈回路中。

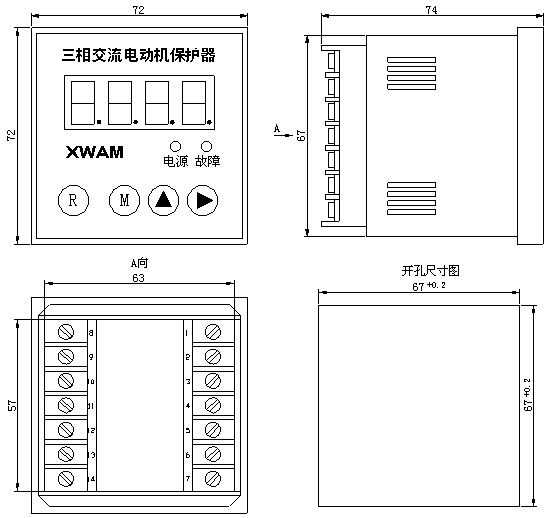

AMDT-□/B 小微系列電動機保護器外形及安裝尺寸

AMDT-□/B 小微系列電動機保護器外形及安裝孔尺寸
